大有（DEVON）5307-LI-12F 12V 30分钟快速充电器 拆解
大有（DEVON）5307-LI-12F 充电器是大有12V电动工具的卖点之一了，3.2A的快速充电器，理论上充满一颗1.5Ah的电池包只需要半个小时。
实际上测试充满一个完全用光的电池包，夏天30度气温下需要消耗超过40分钟，充电时间是否受气温影响，只能等冬天在测试看看。
速度属于一流水平。要知道有些牌子把1小时充电标快冲，还有些牌子充电需要几个小时！

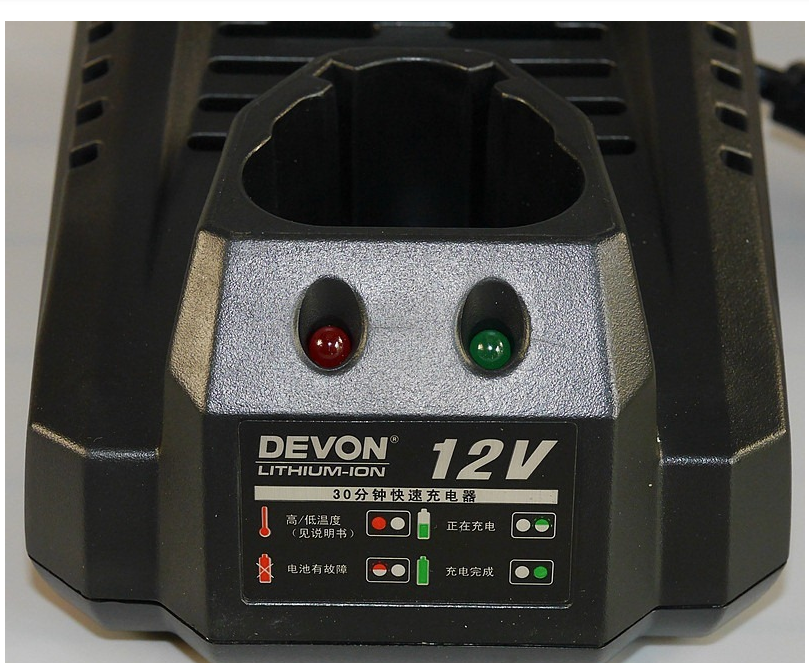

前脸，红蓝两灯，简单的说就是红的不对，绿的正常：
这里有贴纸，不知道是不是个别代理商所为，因为之前在亚马逊拿的大有1702锂电锤的充电器上没有这种贴纸。
看底面，45W的充电器，充电电流达到了3.2A。
快速充电器，这也是抬高成本的一个方面，，配备快速充电器的电动工具就没有便宜的，因为快速充电会提高一系列要求。而杂牌一般就是一个山寨充电头，，成本估计几块钱。。
线材特写，正规足料：
充电器整体比较大。
壳子没有卡扣，四颗螺丝拧下就可以打开。
打开壳子，电路板还是很复杂的，油光发亮的应该是涂了防水膜。。
模具做工挺不错的，设计了不少隐形散热窗：
电路板正面，布局工整，还有做了散热处理。
壳子做的不错。

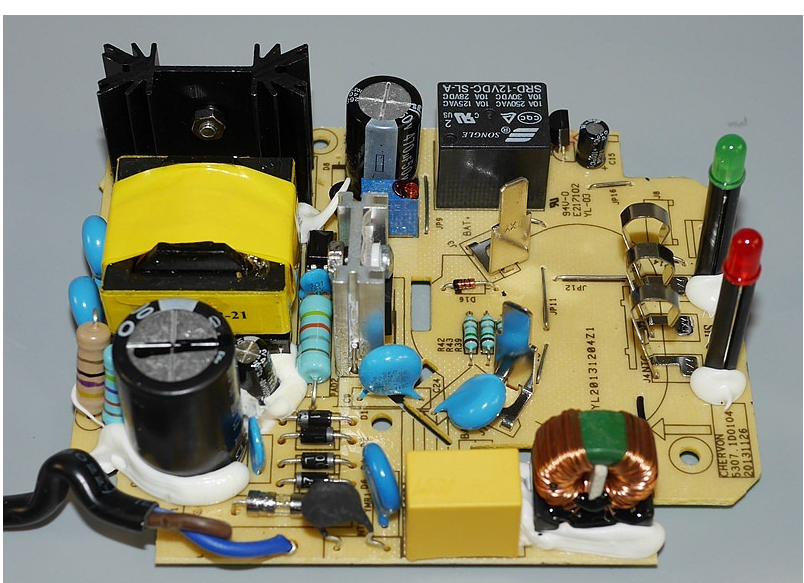

电路板正面，这类大电流充电器，被动散热，所以电路设计让原件分布的很稀疏，便于散热！
有个继电器，充电的时候会监控电池情况，有时候会听到继电器咔哒咔哒的切换跳动。

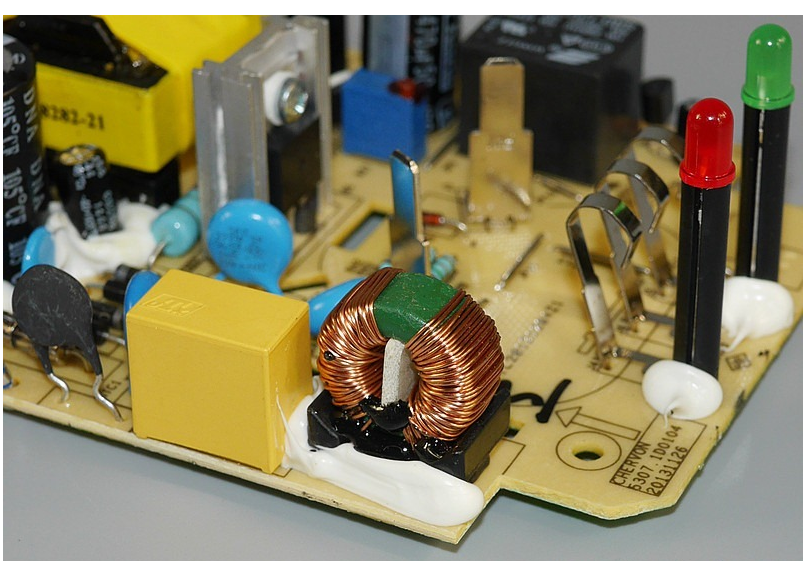

各个角度特写。
这里还有一个可以调节的玩意，估计是厂家出厂检查的时候要调校，然后用漆封着。下图。
小结，充电器是容易被用户忽视的一方面，很多用户觉得半小时和几小时无所谓，其实其中的差别还是有的——
如果突发需要使用锂电工具，偏偏电池没电，这个时候，快冲也就是抽根烟的事，电池就可以充过半，可以直接使用了，但是如果是慢冲，那几乎代表这次用不成了。
另一方面可以节约电池成本，快冲，上午用了，中午吃饭的时候或者休息的间歇就可以插上，很快充满。而慢冲，基本上需要两个电池，一个用一个冲才能保证不掉链子。
摘自工具帮 » 大有（DEVON）5307-LI-12F 12V 30分钟快速充电器 拆解 2016.02.14发文
